棚割図表
作成した棚割モデルを元に、商品画像を使用して実際の棚割を写真で撮影したような図と、陳列している商品の共通商品コードや商品名など、任意の項目を文字で出力した表を 1 つにした図表を作成します。
［棚割操作］タブより、棚割モデルを開いている必要があります。
- ［棚割操作］タブ -［開く］より該当の棚割モデルを選択します。
- ［帳票作成］タブ -［棚割帳票］をクリックします。
- ［棚割帳票］-［基本］メニュータブより、［棚割図表］をクリックします。
- ［選択］をクリックします。

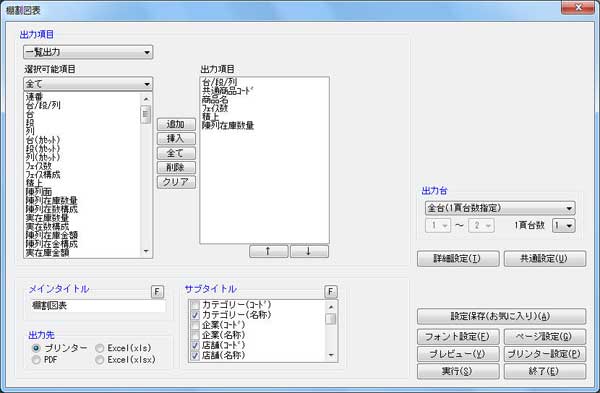

一覧形式で出力する
印刷,PDF 出力が可能です。
図形として出力する場合は「Excel（xls）」出力が可能です（「詳細設定」参照）。
Excel に直接出力する場合、「Excel（xlsx）」形式で出力する場合は、は下記「罫線形式で出力する」を確認してください。
① 画面左上「出力項目」より「一覧出力」を選択します。
② 選択可能項目より、出力したい項目を選択して［追加］をクリックします。
キーボードの Shift キーを押しながらクリックすると範囲選択/Ctrl キーを押しながらクリックすると複数選択が可能です。
もしくは出力したい項目をダブルクリックします。
出力項目の順番を変更する場合は、順番を変更したい項目をクリック後［↑］［↓］で変更します。

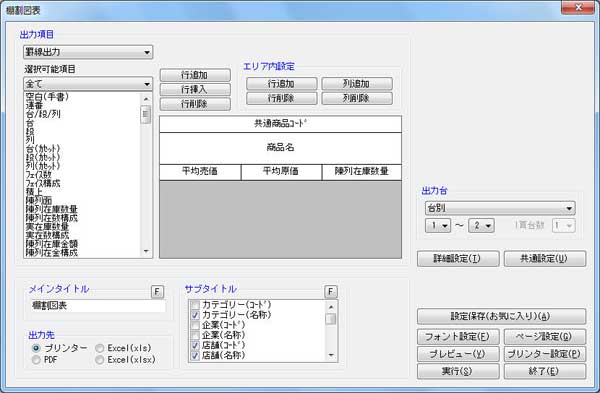

罫線形式で出力する
印刷,PDF,Excel 出力が可能です。
① 画面左上「出力項目」下より「罫線出力」を選択します。
② レイアウト行数設定を行ないます。
「行追加」‥レイアウト上の最終行に空白行を追加します
「行挿入」‥レイアウト上の選択している行の上に空白行を追加します
「行削除」‥レイアウト上の選択している行を削除します
③ レイアウトのエリア設定を行ないます。
エリア内設定
「行追加」‥ 1 行分の高さを追加します。商品名など長くなる項目の場合に複数行にします
「行削除」‥上記で追加した行を削除します。レイアウト上の行そのものは削除しません
「列追加」‥ 1 行内に列を追加して分割します。最大 3 列まで分割できます
「列削除」‥上記で追加した列を削除します
④ 出力項目を設定します。
上記で設定したレイアウトの上でクリックして、青色反転表示させます。
「選択可能項目」より、クリックしたレイアウトの個所に表示したい項目を選択します。
- 出力設定を行ないます。
「出力台」‥全台や台別など、什器を複数台使用している場合にどのように設定するかを選択します
「タイトル」‥メインタイトルやサブタイトルを設定します- ［プレビュー］をクリックして、確認します。
- 「出力先」から出力したい形式を選択して、［実行］をクリックします。
印刷の場合は、プレビューからも［印刷］で実行可能です。［終了］か［×］をクリックして画面を閉じると「今回の設定内容を次回にも適用しますか？」と確認メッセージが表示されます。
設定した内容を今後も使用する場合は［はい］を、今回のみの使用であれば［いいえ］をクリックしてください。
詳細設定
その他様々な設定をここから行なうことができます。
詳細は「詳細設定仕様」を確認してください。

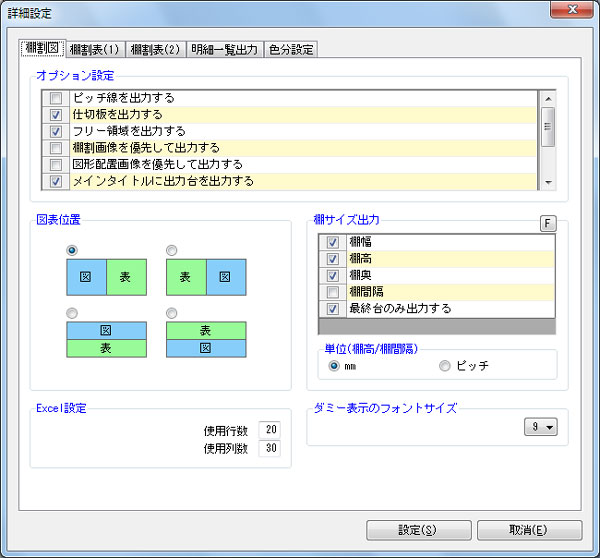

［棚割図］タブ内で設定できる内容
- ピッチ線を出力する
- 仕切板を出力する
- フリー領域を出力する
- 棚割画像を優先して出力する‥［棚割操作］タブの 基本情報に登録した棚割画像を出力する
- 図形配置画像を優先して出力する‥［図形配置］タブで設定した内容を出力する
- メインタイトルに出力台を出力する‥複数台を台別で出力する際、メインタイトルに現在表示している台数を出力する
- カセット什器を別頁に出力する‥什器内に別の什器をカセット什器として設置している場合、別頁出力する
- 棚割モデルコメントを出力する‥［棚割操作］タブの 基本情報に登録した棚割モデルコメントを出力する
- フェイシングの左右の余白設定を加味する‥棚割編集時（フェイシング）の左右の余白設定を反映する
- 跨り商品を分断する‥台と台の間に跨って陳列している商品画像を台別に分断して出力する
- 平台を対面出力する‥平台を対面連結している場合、対面形式で出力する
- 商品色付を反映する‥［商品配置］タブの［商品色付］で設定した内容を出力する
- 商品上に売上情報を表示する‥売上数量、売上金額、粗利益のいずれかの項目を商品上に出力する
※図形配置と棚割画像はどちらかしか選択できません。
- 棚サイズ出力‥棚幅/棚高/棚奥/棚間隔/最終台のみ出力する・単位を選択して棚サイズ出力する
- Excel設定‥Excel出力時の列と行の使用行数の設定
- ダミー表示のフォントサイズ‥画像のない商品の文字サイズの設定
- 売上情報‥売上金額，粗利益選択時は、単位（円，百円，千円，万円）を選択し設定してください。
※表示幅が足りず、売上情報を表示しきれない場合は、末尾に「…」を表示します。
※アイテム単位にまとめて表示する場合は「アイテム単位」を有効にします。
［棚割表(1)］タブ内で設定できる内容
- フェイス線を出力する（一覧出力）
- 積上線を出力する（一覧出力）
- 文字のフォントサイズを固定する‥文字のサイズを「フォント設定」で指定したサイズに固定する
- フリー領域を出力する
- ピッチ線を出力する
- 台区切線を出力する
- ネット棚商品を横方向に出力する（印刷/PDF）
- フェイス単位で出力する（フック棚）‥フック棚陳列商品をアイテムでまとめずフェイス単位で出力する
- 新製品／発売中止の凡例を出力する
- 手前挿入／別商品積上／投込(複数)の凡例を出力する
- 別商品積上商品を出力する‥2つ以上異なる商品を積上している場合に出力する
※[別商品積上商品を出力する]の設定は、[Excel設定]-[通常出力する]の場合は出力されません。
[図形出力]する場合は反映されます。- 商品色付を反映する‥［商品配置］タブの［商品色付］で設定した内容を出力する
- 什器枠の設定（表を用紙サイズで出力するか、作成した棚割モデルの什器サイズで出力するかなど）
- 商品枠の設定（商品の枠を均等で出力するか、商品の高さを反映するかなど）
- 棚サイズ出力‥棚幅/棚高/棚奥/棚間隔/最終台のみ出力する・単位を選択して棚サイズ出力する
- 平台商品を横方向に出力する
- 新製品/発売中止‥新製品と発売中止の基準日付を 8 桁（YYYYMMDD）で設定する
- レイアウト凡例（Excel）‥レイアウトの位置を設定する（右詰め/左詰めの位置およびサイズを列数で指定）

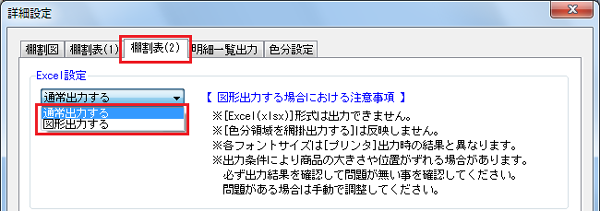

［棚割表(2)］タブ内で設定できる内容
棚割表を図形として出力するかの設定が可能です。
「図形出力する」を選択、設定した場合は、「一覧出力」でも Excel（xls）で出力できます。
「通常出力する」選択時は、Excel 出力時の 1 台あたりの使用列数を設定できます。
［明細一覧出力］タブ内で設定できる内容
- 備考の出力の有無
- 小さな商品など、表に出力するのが難しい商品を一覧で表示するための明細一覧の有無
- 手前挿入/別商品積上がある場合の明細一覧出力の有無
［色分設定］タブ内で設定できる内容
商品に色枠をつけて出力する
［色分設定］タブで はメーカーや品種といった分類単位での色分けや、売上情報を登録・設定している場合は、分析結果で色分けを行なうことが可能です。
※棚割編集上で任意の商品に色付けを行なった場合は、オプション設定内の「商品色付を反映する」を有効にしてください。
- 「色分設定」を有効にします。
- 「色分対象情報」から色分けを反映させたい帳票を有効にします。
- 「色分項目」から希望の項目を選択します。
- ［設定］をクリックします。
- 「色分項目」で数値の項目を選択した場合、何分割で出力するかのレンジ設定
- 色枠の線の太さや色分範囲（エリア）の設定（棚割図）
- 色分部分の網掛出力の有無（棚割表）
- 凡例出力の有無
任意の分類にのみ色を付ける
メーカーや品種などの商品分類、階層分類で色分けを行なう場合に、指定した分類のみ色を付けることができます。
- 「色分設定」を有効にし、「色分項目」から「メーカー」や「品種」など、確認したい項目を選択します。
- ［分類絞込］をクリックします。
- 「ハイライト分析する商品を商品分類で絞り込む」を有効にして、色分けしたい分類を選択します。
- ［設定］をクリックします。
- 詳細設定画面の［設定］をクリックします。
共通設定
棚割帳票の各帳票通じての設定となります。
詳細はこちらを確認してください。
バーコードの出力について
バーコードは「罫線出力」時のみ出力可能です。
以下の条件の場合は、バーコードの出力は行なえません。
- 出力項目が「一覧出力」の場合は出力項目内にバーコードを選択できません。
- 印刷時は9ptで半角14桁以上、1文字高の領域が確保できない商品は出力できません。
- Excel時は6列以上の領域が確保できない商品は出力できません。
- ご利用のバーコードリーダーによっては、出力したバーコードを読込みできない場合もあります。
最上段の出力について
台高（什器高）と同じ位置に棚の最上段があり商品が陳列されているような場合は、上余白を考慮して描写します。
色分設定について
［分類絞込］から「ハイライト分析する商品を商品分類で絞り込む」で色分けする分類を絞り込んでいる場合、色分項目を別の分類に（品種からメーカーなど）切り替えた場合でも色分け絞り込みの設定で色分けされます。
上記のように品種「レンジ一般料理」のみ色分けするように設定すると、メーカーに切り替えた場合もレンジ一般料理にのみ色分けされることになります。
設定した内容は「お気に入り」として保存することができます。詳細はこちらを確認してください。
