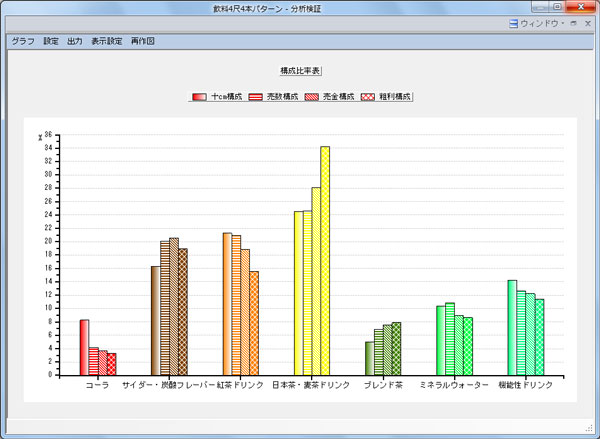

構成比率表
　

概要

構成比グラフを表示します。
構成比率表では、商品属性などにより売場のスペースと売上などのバランスを検証します。
売上情報がない場合は、スペース，アイテム数，フェイス数，在庫数の構成比のみ検証可能です。


　

仕様
　

項目 動作 桁数 必須 既定値 最大値 最小値 書式 備考
[グラフ] メニュー 　 　 [構成比率表]にチェックを表示 　 　 　 [構成比率表]
[トレンド分析]
[価格帯グラフ]
[バブルチャート]
[散布図]
[マトリックス分析]
[設定] メニュー 　 　 　 　 　 　 [グラフ設定]
[グラフ色設定]
[出力] メニュー 　 　 　 　 　 　 [クリップボード]
[ファイル]
[Excelグラフ]
[表示設定] メニュー 　 　 全てOFF 　 　 　 [棚割モデル名称を表示する]
[分析期間を表示する]
[実数値ラベルを表示する]
[X軸ラベルを縦表示する]
[再作図] メニュー 　 　 　 　 　 　 　
描画エリア 画像 　 　 　 　 　 　 　

　

機能
　

項目 内容
[グラフ]
[構成比率表]
[トレンド分析]
[価格帯グラフ]
[バブルチャート]
[散布図]
[マトリックス分析]		 それぞれのグラフに切り替えます。
但し[構成比率表]は、既に表示しているので何も動作しません。
[設定]
[グラフ設定] [グラフ設定]画面を表示します。
[グラフ色設定] [グラフ色設定]画面を表示します。
[出力]
[クリップボード] クリップボードにコピーします。
[ファイル] [名前を付けて保存]画面を表示します。
BMP，JPEG，EMF形式でグラフを出力可能です。
[Excelグラフ] [グラフ設定]画面を表示します。
[表示設定]
[棚割モデル名称を表示する] ON時は、グラフのフッター部分「棚割モデル名称」を表示します。
[分析期間を表示する] ON時は、グラフのフッター部分に「分析期間」を表示します。
[棚割モデル名称を表示する]がONの場合は、「棚割モデル名称」の後に"/"を付加し、その後に「分析期間」を表示します。
[実数値ラベルを表示する] ON時は、各棒グラフの実数値ラベルを表示します。
[X軸ラベルを縦表示する] ON時は、X軸ラベルを縦に表示します。
分類名称が長く、ラベル同士が重なる場合に有効です。
半角英数は右倒しになります。
[再作図]
[再作図] グラフを再表示します。
フェイシングの編集内容はリアルタイムに反映しないため、最新の情報にするには、必ず「再作図」を実行する必要があります。
　
描画エリア グラフをクリックすると、指定した分類に含まれる商品を一覧表示します。
マウスカーソルを合わせると、ステータスバーに「選択分類名称」「選択分類の出力値」を表示します。

一覧表示エリアでの右クリック
項目 内容
[グラフ設定] [グラフ設定]画面を表示します。
[グラフ色設定] [グラフ色設定]画面を表示します。
[ドリルアップ] ドリルダウン状態時に、1段階戻ります。
[ドリルダウン] 現在表示している分類から1分類を選択し、さらに別の分類にドリルダウンを行ないます。
ドリルダウンを分類のグラフ上で右クリックするとドリルダウンメニューを表示します。
ドリルダウンメニューから分類を選択すると、ドリルダウンした結果でグラフを再表示します。

グラフタイトル部分（「構成比率表」と表示）にドリルダウンしている分類を階層的に表示します。
表示する内容は、ドリルダウンで選択した分類名を表示します。
例えば、品種(飲料)→メーカー(コカコーラ)→ブランド(スプライト)でドリルダウンを行なっている場合は、「構成比率表（飲料／コカコーラ／スプライト）」と表示します。
但し、分類名を登録していない場合は、分類コードを表示します。
分類コードも登録していない場合は、「未登録」を表示します。
ダミー商品と「その他」はドリルダウンは行なえません。

　
特記事項
　

　

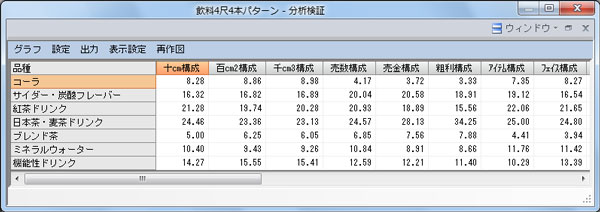

数値表示

構成比を数値で表示します。


　

仕様
　

項目 動作 桁数 必須 既定値 最大値 最小値 書式 備考
[グラフ] メニュー 　 　 [構成比率表]に
チェックを表示		 　 　 　 [構成比率表]
[トレンド分析]
[価格帯グラフ]
[バブルチャート]
[散布図]
[マトリックス分析]
[設定] メニュー 　 　 　 　 　 　 [グラフ設定]
[出力] メニュー 　 　 　 　 　 　 [ファイル]
[表示設定] メニュー 　 　 　 　 　 　 すべて選択不可
[再作図] メニュー 　 　 　 　 　 　 　
一覧表示エリア グリッド 　 　 　 　 　 　 　

　
機能
　

項目 内容
[グラフ]
[構成比率表]
[トレンド分析]
[価格帯グラフ]
[バブルチャート]
[散布図]
[マトリックス分析]		 それぞれのグラフに切り替えます。
但し[構成比率表]は、既に表示しているので何も動作しません。
[設定]
[グラフ設定] [グラフ設定]画面を表示します。
[出力]
[ファイル] [名前を付けて保存]画面を表示します。
xls，xlsx，CSV形式で一覧を出力可能です。
[表示設定]
[再作図]
[再作図] 再表示します。
フェイシングの編集内容はリアルタイムに反映しないため、最新の情報にするには、必ず「再作図」を実行する必要があります。
一覧表示エリア
分類行 行をクリックすると、指定した分類に含まれる商品を一覧表示します。
表示列 項目は固定で以下を表示します。
・十cm構成
・百cm2構成
・千cm3構成
・売上数量構成　　 　　 （画面では「売数構成」）
・売上金額構成　　 　　 （画面では「売金構成」）
・粗利益構成　　　　　　 （画面では「粗利構成」）
・アイテム数構成　 　　 （画面では「アイテム構成」）
・フェイス数構成　　　　 （画面では「フェイス構成」）
・陳列在庫数量構成 　 （画面では「陳列在数構成」）
・陳列在庫金額構成 　 （画面では「陳列在金構成」）
・実在庫数量構成　　　 （画面では「実在数構成」）
・実在庫金額構成　　　 （画面では「実在金構成」）
・入荷数量構成　　　 　 （画面では「入荷構成」）
・入荷金額構成　　　 　 （画面では「入金構成」）
・[比較]売上数量構成　（画面では「[比較]売数構成」）
・[比較]売上金額構成　（画面では「[比較]売金構成」）
・[比較]粗利益構成　 　（画面では「[比較]粗利構成」）
・[比較]入荷数量構成　（画面では「[比較]入荷構成」）
・[比較]入荷金額構成　（画面では「[比較]入金構成」）

一覧表示エリアでの右クリック
項目 内容
[グラフ設定] [グラフ設定]画面を表示します。
[ドリルアップ] ドリルダウン状態時に、1段階戻ります。
[ドリルダウン] 現在表示している分類から1分類を選択し、さらに別の分類にドリルダウンを行ないます。
表示分類の中からドリルダウンを行なう分類で右クリックするとドリルダウンメニューを表示します。
ドリルダウンメニューから分類を選択すると、ドリルダウンした結果で数値を再表示します。

左上セルにドリルダウンしている分類を階層的に表示します。
表示する内容は、ドリルダウンで選択した分類名を表示します。
例えば、品種(飲料)→メーカー(コカコーラ)→ブランド(スプライト)でドリルダウンを行なっている場合は、「飲料／コカコーラ／スプライト」と表示します。
但し、分類名を登録していない場合は、分類コードを表示します。
分類コードも登録していない場合は、「未登録」を表示します。
ダミー商品と「その他」はドリルダウンは行なえません。


特記事項
　

　

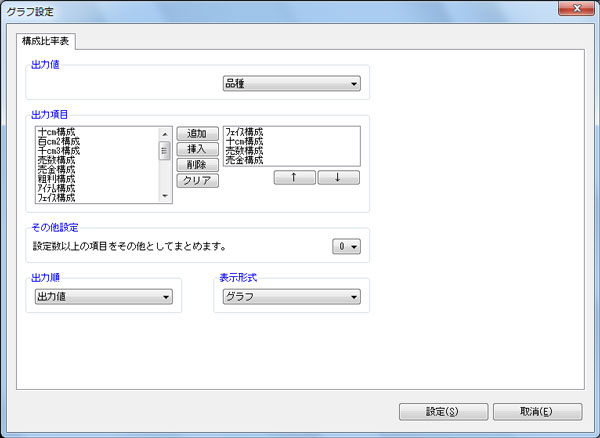

グラフ設定

構成比率表の設定を行ないます。


　

仕様
　

項目 動作 桁数 必須 既定値 最大値 最小値 書式 備考
出力値
[商品分類／階層分類] 選択 　 　 [第1分類]
(メーカー)		 　 　 　 [商品分類1]～[商品分類50]
[階層分類(大)][階層分類(中)]
[階層分類(小)][階層分類(細)]
出力項目　　　
[選択可能項目] リスト 　 　 　 　 　 　 [十cm構成][百cm2構成][千cm3構成]
[売数構成][売金構成][粗利構成]
[アイテム構成][フェイス構成]
[陳列在数構成][陳列在金構成]
[実在数構成][実在金構成]
[入荷構成][入金構成]
[[比較]売数構成][[比較]売金構成]
[[比較]粗利構成]
[比較]入荷構成][[比較]入金構成]
[表示項目] リスト 　 ● [十cm構成]
[売数構成]
[売金構成]
[粗利構成]		 　 　 　 最大4つまで選択可能
[追加] ボタン 　 　 　 　 　 　 　
[挿入] ボタン 　 　 　 　 　 　 　
[削除] ボタン 　 　 　 　 　 　 　
[クリア] ボタン 　 　 　 　 　 　 　
[↑][↓] ボタン 　 　 　 　 　 　 　
その他設定
[その他設定] 選択 　 　 [0] 　 　 　 [0][2]～[55]
出力順
[出力順] 選択 　 　 [出力値] 　 　 　 [出力値]
[十cm][百cm2][千cm3]
[売上数量][売上金額][粗利益]
[アイテム数][フェイス数]
[陳列在庫数量][陳列在庫金額]
[実在庫数量][実在庫金額]
[入荷数量][入荷金額]
表示形式
[表示形式] 選択 　 　 [グラフ] 　 　 　 [グラフ][数値]
　
[設定] ボタン 　 　 　 　 　 　 　
[取消] ボタン 　 　 　 　 　 　 　

　
機能
　

項目 内容
[出力値] 商品分類，階層分類より選択します。
[出力項目] 出力項目を設定します。
[表示形式]が[グラフ]の場合のみ有効です。[数値]の場合は無視します。
分析設定・売上情報(比較)が未選択の場合は、[比較]･･･の分析結果は全て0になります。
[その他設定] 指定項目以上を「その他」としてまとめます。基準は[出力順]を基とします。
まとめない場合は、「0」を指定します。
[出力順] 出力する際のソートの基準を選択します。
ソートはすべて降順になります。
[表示形式] 出力形式の選択を行ないます。
[設定] 設定内容で構成比率表を表示します。
[取消] 本処理を終了する。

　
特記事項
　

[画面位置]は終了時に必ず保持し、次回起動時に反映します。

　

Excelグラフ出力

構成比率表のグラフをExcelグラフ出力します。


　

仕様
　

項目 動作 桁数 必須 既定値 最大値 最小値 書式 備考
グラフ
[出力グラフの選択] 選択 　 ● 　 　 　 　 [縦棒(2D)][縦棒(3D)][縦棒(3D)比較][横棒(2D)][横棒(3D)][縦棒積上(2D)][縦棒積上(3D)][横棒積上(2D)][横棒積上(3D)][円柱積上(縦)][円柱積上(横)][ピラミッド(縦)][ピラミッド(横)][ピラミッド(縦)比較][円(2D)][円(3D)]
[グラフサイズの設定]-[使用行数] 入力 2 ● 15 　 1 　 　
[グラフサイズの設定]-[使用列数] 入力 2 ● 13 　 1 　 　
[グラフ色列を出力する] チェック 　 　 OFF 　 　 　 　
[データテーブルを出力する] チェック 　 　 OFF 　 　 　 [円(2D)][円(3D)]の場合はチェックできない。
タイトル設定
[メインタイトル] 入力 30 　 　 　 　 　 　
[メインタイトル]-[F] ボタン 　 　 　 　 　 　 　
[サブタイトル] リスト 　 　 　 　 　 　 [カテゴリー(コード)][カテゴリー(名称)][作成日付][棚割モデル種別][展開時期][棚割モデル名称][作成者名称][ファイル][作表日付][棚割分類(コード)][棚割分類(名称)]
[サブタイトル]-[F] ボタン 　 　 　 　 　 　 　
[グラフタイトル] 入力 30 　 　 　 　 　 　
[グラフタイトル]-[F] ボタン 　 　 　 　 　 　 　
X軸設定
[出力値] 表示 　 　 　 　 　 　 　
[出力値名称を軸タイトルに設定する] チェック 　 　 　 　 　 　 　
[軸タイトルの設定] 入力 30 　 　 　 　 　 　
[軸タイトルの設定]-[F] ボタン 　 　 　 　 　 　 　
[目盛線を表示する] チェック 　 　 OFF 　 　 　 　
[目盛線を表示する] 選択 　 　 [実線] 　 　 　 [実線][破線]
[目盛設定] 選択 　 　 [自動調整] 　 　 　 [自動調整][手動設定]
[目盛設定]-[F] ボタン 　 　 　 　 　 　 　
[最大値] 入力 　 　 　 　 　 　 　
[目盛間隔] 入力 　 　 　 　 　 　 　
Y軸設定
[出力値] 表示 　 　 　 　 　 　 　
[出力値名称を軸タイトルに設定する] チェック 　 　 　 　 　 　 　
[軸タイトルの設定] 入力 30 　 　 　 　 　 　
[軸タイトルの設定]-[F] ボタン 　 　 　 　 　 　 　
[目盛線を表示する] チェック 　 　 OFF 　 　 　 　
[目盛線を表示する] 選択 　 　 [実線] 　 　 　 [実線][破線]
[目盛設定] 選択 　 　 [自動調整] 　 　 　 [自動調整][手動設定]
[目盛設定]-[F] ボタン 　 　 　 　 　 　 　
[最大値] 入力 　 　 　 　 　 　 　
[目盛間隔] 入力 　 　 　 　 　 　 　
その他設定
[凡例を出力する] チェック 　 　 OFF 　 　 　 　
[凡例を出力する] 選択 　 　 　 　 　 　 [下][上][右][左]
[凡例を出力する]-[F] ボタン 　 　 　 　 　 　 　
[グラフ色設定] 選択 　 　 　 　 　 　 [X軸の出力値毎に色分する][分析項目毎に色分する]
[分析項目]の色 ボタン 　 　 　 　 　 　 　
　
[実行] ボタン 　 　 　 　 　 　 　
[終了] ボタン 　 　 　 　 　 　 　

　
機能
　

項目 内容
グラフ
[出力グラフの選択] 出力したいグラフ種類を選択します。
[グラフサイズの設定]-[使用行数] グラフに使用するExcelの行数を指定します。
[グラフサイズの設定]-[使用列数] グラフに使用するExcelの列数を指定します。
[グラフ色列を出力する] 明細の先頭列に色分の色を表示する場合にチェックします。
[データテーブルを出力する] グラフ内にデータテーブルを表示する場合にチェックします。
タイトル設定
タイトル設定 1行目に出力するタイトルを設定します。
[メインタイトル]-[F] メインタイトルのフォントおよびフォントサイズの設定を行ないます。
[サブタイトル] モデル情報で出力する項目を選択します。
[サブタイトル]-[F] サブタイトルのフォントおよびフォントサイズの設定を行ないます。
[グラフタイトル] 処理中モデルのグラフタイトルを設定します。
[グラフタイトル]-[F] グラフタイトルのフォントおよびフォントサイズの設定を行ないます。
X軸設定
[出力値名称を軸タイトルに設定する] チェックを有効にすると、出力値に表示している名称で軸タイトルを設定します。
[軸タイトルの設定] Ｘ軸に表示する文字列を設定します。
[軸タイトルの設定]-[F] Ｘ軸タイトルのフォントおよびフォントサイズの設定を行ないます。
[目盛線を表示する]チェック Ｘ軸目盛線を表示する場合にチェックします。
[目盛線を表示する] [実線] ･･･ 実線で目盛線を描写します。
[破線] ･･･ 破線で目盛線を描写します。
[目盛設定] [自動調整] ･･･ 自動で最大値および目盛間隔を算出します。
[手動設定] ･･･ 手動で最大値および目盛間隔を算出します。
[目盛設定]-[F] 目盛のフォントおよびフォントサイズの設定を行ないます。
Y軸設定
[出力値名称を軸タイトルに設定する] チェックを有効にすると、出力値に表示している名称で軸タイトルを設定します。
[軸タイトルの設定] Ｙ軸に表示する文字列を設定します。
[軸タイトルの設定]-[F] Ｙ軸タイトルのフォントおよびフォントサイズの設定を行ないます。
[目盛線を表示する]チェック Ｙ軸目盛線を表示する場合にチェックします。
[目盛線を表示する] [実線] ･･･ 実線で目盛線を描写します。
[破線] ･･･ 破線で目盛線を描写します。
[目盛設定] [自動調整] ･･･ 自動で最大値および目盛間隔を算出します。
[手動設定] ･･･ 手動で最大値および目盛間隔を算出します。
[目盛設定]-[F] 目盛のフォントおよびフォントサイズの設定を行ないます。
その他設定
[凡例を出力する]チェック 凡例を表示する場合にチェックします。
[凡例を出力する] [上][下][左][右]のいずれかを選択します。
[凡例を出力する]-[F] 凡例のフォントおよびフォントサイズの設定を行ないます。
[グラフ色設定] [Ｘ軸の出力項目毎に色分する] ･･･ 分類属性毎に色分します。
　　　　　　　　　　　　　　　　　　　　　 分析検証画面と同様の表示になります
[分析項目毎に色分する]　　　 ･･･ 分析項目毎に色分します。
　　　　　　　　　　　　　　　　　　　　　各分析項目の色を[色設定]で行ないます。
　
[実行] [名前を付けて保存]画面が表示され、XLS、XLSX形式で出力できます。
[終了] 本処理を終了します。


特記事項
